В статье рассматриваем один из ключевых компонентов системы топливоснабжения – регулятор давления в контексте продукции Giuliani Anello.

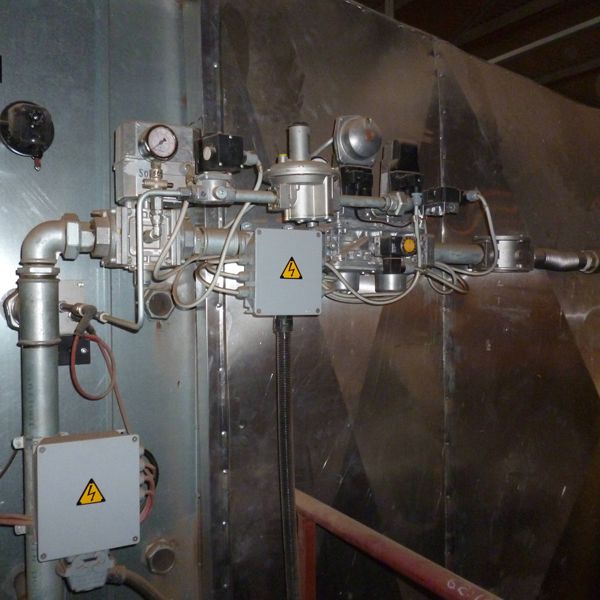

Применение регуляторов давления
Понижение давления в газопроводе может производиться на участках магистральных сетей, в системах промышленного газораспределения или непосредственно перед подачей газа на горелочное устройство. Во всех случаях эту задачу выполняет газовый регулятор давления – редуцирующая трубопроводная арматура, выбираемая по пропускной способности, входным и выходным рабочим параметрам. Назначение регулирующего устройства состоит не только в снижении сетевого давления, но и в поддержке определенных значений на выходе, вне зависимости от расхода. При этом подключение внешних источников энергии не требуется.
В случае работы на жидком топливе, регулирующая арматура выполняет аналогичные функции. Установленная, как правило, после жидкотопливного фильтра, она нивелирует колебания в системе и автоматически поддерживает выходные параметры в пределах рабочего диапазона. По сравнению с газовыми устройствами регуляторы давления для дизеля или мазута имеют свои конструктивные особенности: отличаются конфигурацией, способом монтажа, мембраной, выполненной из материала, стойкого к нефтепродуктам.

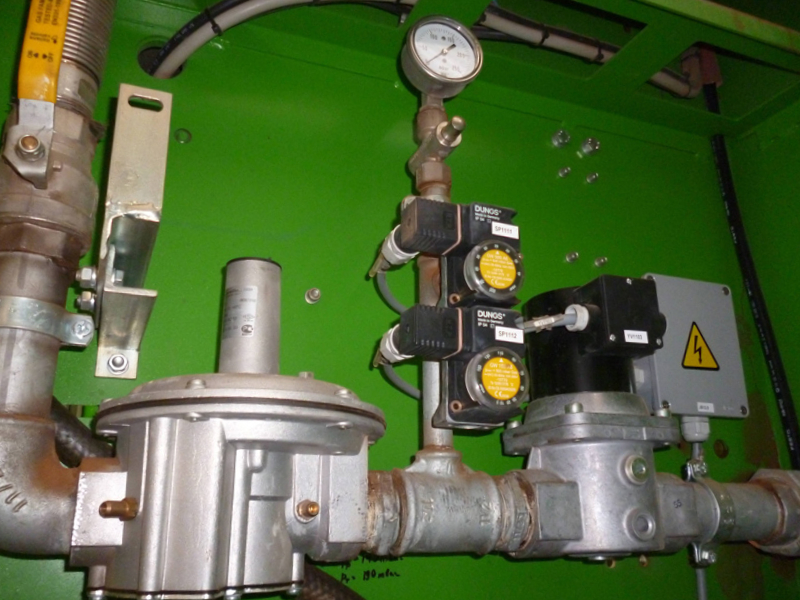

Классификация регуляторов давления
Регулирующую арматуру Giuliani Anello можно классифицировать по разным критериям.
Вид топлива
В зависимости от энергоресурса, используемого для топливоснабжения горелок, регуляторы делятся на:
- газовые – для систем, работающих на природном (группа Н-метана), городском (бытовом), сжиженном и неагрессивных газах
- жидкотопливные – при использовании дизеля или мазута
Газовые регуляторы давления представлены обширной номенклатурой продуктов. Например, усовершенствованными моделями серии Giuliani Anello FGD с А-классом точности и входными значениями давления до 0,2 бар. Устройства выполнены в алюминиевом корпусе, оснащены встроенным фильтром, нейтральной пружиной по умолчанию (10–35 мбар, зависит от версии), тремя мембранами из стойкой к агрессивному воздействию нитрилбутадиеновой резины NBR.
Одно из лучших решений бренда – газовые регуляторы Giuliani Anello ST4B с классом точности АС10 и параметрами входных давлений до 4 бар. Регулирующая арматура отличается особой надежностью и быстрым откликом на изменения в системе. Выполнена в корпусе из алюминия, имеет рабочую, компенсационную и предохранительную мембраны из NBR, что исключает малейшую утечку газа, даже при потере целостности рабочего мембранного элемента. Устройство может оснащаться нейтральной пружиной (базовый вариант) или элементами, рассчитанными на другое давление.
Регуляторы для работы с жидким топливом выпускаются в двух сериях: PRO и PROH. Помимо дизельных и мазутных сред, они подходят для работы со смазочными материалами. Арматура рассчитана на жидкости с характеристиками вязкости до 152 сСт (20°E) и до 6 сСт (1,5°E). Конструкция устройств этой категории предусматривает четыре отверстия для подключения, что повышает гибкость монтажа и позволяет выбрать наиболее удобный вариант для соединения. Оставшиеся отверстия закрываются заглушками, входящими в заводскую комплектацию.

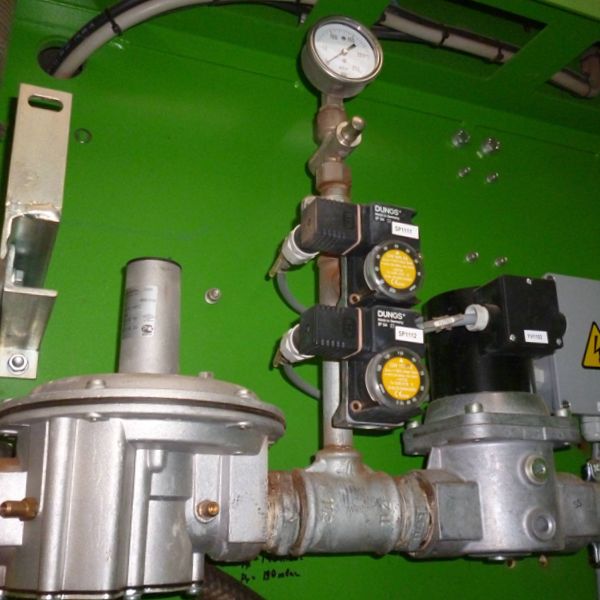

Варианты оснащения
Для разных требований, условий монтажа и эксплуатации компания Giuliani Anello предложила регуляторы со стандартным и расширенным оснащением. Так, арматура линеек Giuliani Anello ST1B и STR не имеет встроенного фильтра, тогда как в моделях серий Giuliani Anello FGDR и FS1B фильтрующий элемент предусмотрен изначально. Также представители модельного ряда RP1B оснащены дополнительной функцией запирания.
Чтобы адаптировать серийные изделия под условия эксплуатации, по запросу можно заменить пружину нейтрального типа на вариант с другим диапазоном калибровки. При этом пружинный элемент одной категории имеет свою цветовую кодировку. Например, наиболее мощные детали, рассчитанные на давление 100–150 мбар, выполняются в синем цвете, а изделия на 23–70 мбар имеют красный оттенок. Это позволяет быстрее сориентироваться в комплектации регулятора.
Рабочее давление
В зависимости от значений давления газовые регуляторы Giuliani Anello делятся на несколько групп:
- P2 (давление на выходе) + 5 мбар до 0,2 бар – серии FSD, FGD, FSDC
- P2 + 30 мбар до 0,5 бар – серии FSDR, FGDR, FSDR/CE
- P2 + 30 мбар до 1,0 бар – серии FS1B, FG1B, ST1B
- P2 + 50 мбар до 4 бар – серия ST4B
Регулирующая арматура для жидкотопливных систем представлена двумя группами:
- 1–5 бар – линейка PRO
- 5–25 бар – линейка PROH
Широкий выбор рабочих характеристик позволяет подобрать модель, наиболее подходящую для конкретной системы.

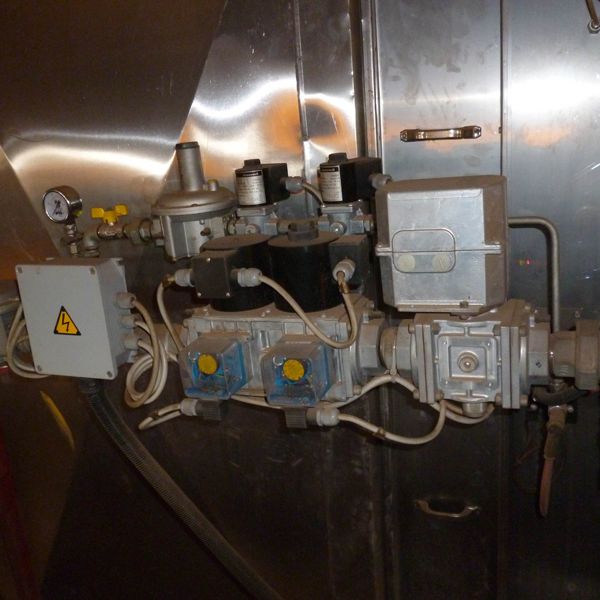

Технические особенности
Регуляторам давления Giuliani Anello характерны следующие технические особенности:
- прочный литой корпус из алюминия
- отсутствие патрубка для выпуска газа, ввиду встроенной предохранительной мембраны
- простое и надежное решение прямого действия с одной ступенью редуцирования
- полная совместимость с современными автоматическими горелками, в том числе с газовыми, жидкотопливными и комбинированными
- возможность адаптации модели под разные рабочие параметры, за счет установки подходящей калибровочной пружины
- простая интеграция в новые и существующие системы, благодаря компактности и вариантам с разными монтажными параметрами
- независимость от внешних источников энергии
- способность одной модели работать с разными видами газа
Помимо этого, технически продуманная конструкция регуляторов с фильтрами обеспечивает быстрый доступ к фильтрующему элементу для его очистки или замены. Чтобы обслужить устройство, достаточно снять крышку. А модели без встроенного фильтра и вовсе не требуют ухода.
