Системы для транспортировки газа требуют повышенного внимания к безопасности. Эту весьма опасную среду необходимо держать под контролем во избежание аварийных ситуаций, для чего применяется множество специализированных систем и устройств. К ним относятся и регуляторы, которые отвечают за стабильное поддержание необходимых показателей давления для работы системы.
Также эти устройства гарантируют безопасность, поскольку имеют способность аварийно отключать подачу газа, при повышении давления выше нормы.
При этом существует огромное число регуляторов давления газа для работы в самых разных условиях. Выбрать их не так просто, поэтому в этой статье мы рассмотрим, из чего состоят устройства, как они классифицируются по мощности, и на что обратить внимание, при выборе моделей.
Как работает газовый регулятор
Несмотря на большое разнообразие газовых регуляторов, они основаны на одном принципе работы, поэтому имеют одинаковую конструкцию и отличаются друг от друга в деталях.
Снаружи они заключены в прочный стальной корпус, способный выдерживать сильные нагрузки без повреждений. Внутри прибор имеет пружины и мембраны, с помощью которых происходит регуляция, а также шайбы и коромысла, открывающие и закрывающие проход газа в системе.
При низком давлении шайба и коромысло находятся в опущенном состоянии, что открывает отверстие для подачи газа и обеспечивает его приток. Как только давление или другие рабочие параметры доходят до необходимых пределов, шайба с коромыслом поднимаются и перекрывают поток газа.
Соответственно, при изменении давления, которое оказывает влияние на мембрану, клапан периодически открывается и закрывается, поддерживая заданные параметры.
Стоит отметить, что герметичные модели регулируют давление с помощью сжатого инертного газа. Им заполнена вся верхняя камера, и именно то, с какой силой он давит на мембрану, определяет степень регулировки.
Также есть и регуляторы с механической регулировкой, такие как FSDC25/CE от Giuliani Anello. В ней инертный газ заменен пружиной, с помощью которой можно точно выставлять показатели и регулировать их с минимальной погрешностью. Существуют и комбинированные модели, сочетающие в себе сразу оба подхода и корректирующие давление пропорционально.
Регуляторы давления применяются в самых разных случаях - от бытовых газовых баллонов до промышленных систем для транспортировки метана, водорода и других газовых смесей. Однако для корректной работы, необходимо знать, какое максимальное давление способен выдерживать регулятор без повреждений.
Классификация по нагрузке
Определяющим параметром, при выборе регулятора, является максимальная нагрузка - насколько большое давление он может выдержать. От этого зависит, в какой системе его стоит использовать.
В качестве примера мы возьмём устройства от бренда Giuliani Anello, у которого существует четыре предела давления:
- До 200 мбар. Такие регуляторы используются в системах со сравнительно небольшим давлением и широко распространены в промышленности. Например, модель FSDR32/CE прекрасно справляется со своей задачей по регулировке, благодаря пружинному механизму, прочному и качественному корпусу, а также универсальной конструкции, отвечающей всем международным стандартам.
- До 500 мбар. Такие регуляторы способны выдерживать давление куда больше - в рамках бренда к ним относятся серии FGDR и FSDR. На примере модели FGDR50/40 можно увидеть, что эти устройства также весьма эффективны и безопасны, благодаря пружинному механизму регуляции. Соответствуют стандартам EN 88-1 и универсальны для большинства газовых систем.
- До 1 бар. Регуляторы, способные выдерживать такое давление, не редкость, и у бренда Giuliani Anello они чаще всего встречаются в серии FG1B, например модель FG1B40, 009.0254.101. Это устройство может использоваться в любой сфере промышленности, а его надёжность и безопасность соответствуют всем самым высоким стандартам. Отметим, что данный регулятор практически не нуждается в обслуживании и прекрасно работает, даже в самых тяжёлых условиях.

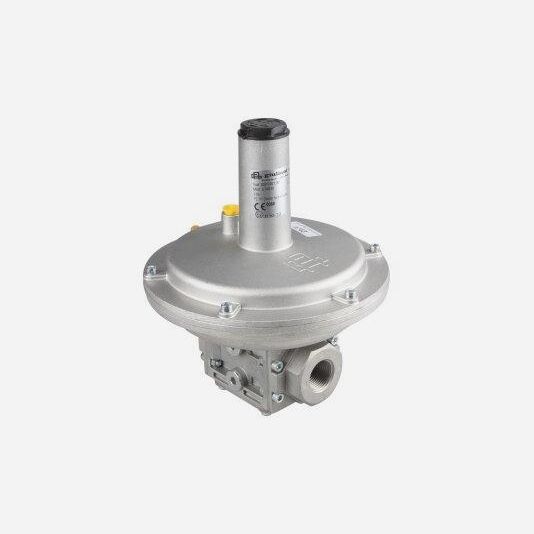

- До 4 бар. Такие регуляторы способны выдерживать большое давление, поэтому их устанавливают в газовых промышленных системах и котельных. Например, регулятор ST4B20, 009.0351.001 имеет универсальные соединения Rp 3/4", а также способен работать в условиях при температуре до 60 градусов Цельсия, что делает его отличным выбором для сложной системы с большими нагрузками.
В целом, устройства производства Giuliani Anello отличаются своей надежностью, а большой выбор линеек и моделей бренда позволяет закрыть все потребности для промышленного объекта.
На что еще обратить внимание при выборе
Помимо уже упомянутых характеристик входного давления, стоит выделить ещё несколько моментов, на которые стоит обратить внимание при выборе подходящего регулятора:
- Материал корпуса. Он должен быть прочным и невосприимчивым к разрушительному воздействию рабочей среды. Поэтому, в зависимости от условий эксплуатации, его изготавливают из чугуна или легированной стали высокого качества.
- Габариты. Компактные устройства имеют низкую нагрузку и наоборот, для высокой нагрузки придется выбирать достаточно крупные регуляторы. Габариты корпуса стоит учитывать для того, чтобы монтаж прошел успешно, даже в ограниченном пространстве.
- Пропускная способность. От нее зависит расход газа, который пропускает регулятор. Определяется диаметром клапана.
При этом важно учитывать стабильность регулятора давления, которой можно добиться, только при выборе соответствующей модели для конкретного объекта. Необходимо учитывать все параметры и иметь большой опыт в соответствующей сфере, либо обратиться к специалистам, которые помогут всё рассчитать и сделать правильный выбор.
Это можно сделать и в нашем магазине - достаточно обратиться онлайн или по телефону, указанному в разделе контактов.
